Máy đo điện từ khí đốt laser siêu nhỏ

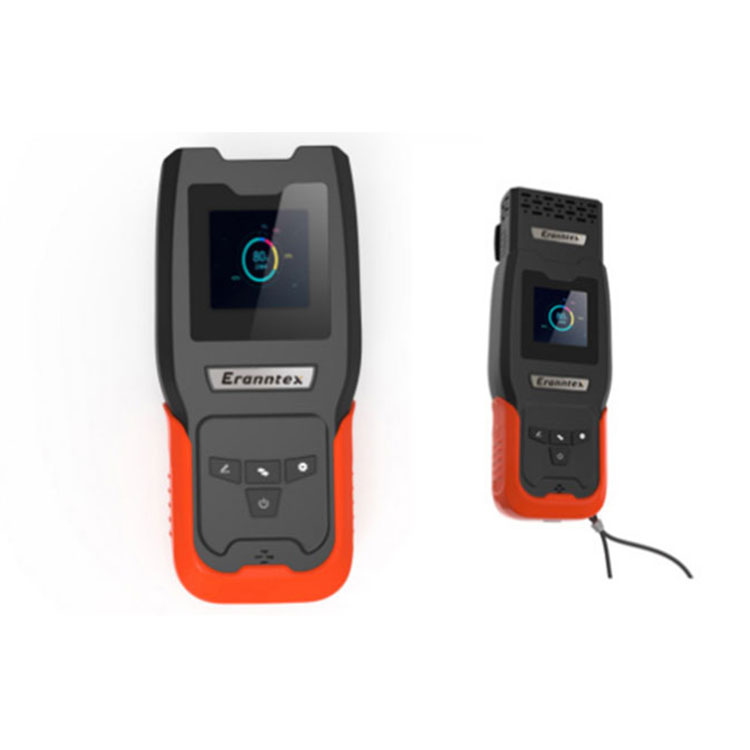

MS104K-TDLAS Micro Laser Gas Telemeter

Máy đo điện thoại khí siêu nhỏ của nhà sản xuất Zetron này là một thiết bị dựa trên công nghệ quang phổ hấp thụ laser cho phép đo không tiếp xúc nồng độ khí tự nhiên. Nó thường được sử dụng trong các trạm khí đốt tự nhiên, kiểm tra khí thành thị và các dịp khác.

Các tiêu chuẩn thực thi cho sản phẩm này là:

GB3836. 1-2010 "Khí quyển nổ Phần 1: Yêu cầu chung cho thiết bị"

GB3836.4-2010 "Khí quyển nổ Phần 4: Thiết bị được bảo vệ bởi" I "" "

Đặc trưng:

Thiết kế thu nhỏ áp dụng một thiết kế cấu trúc vi mô tích hợp cao, có kích thước nhỏ, trọng lượng nhẹ và có thể được đặt trong túi.

Mở rộng đa chức năng bao gồm chức năng Bluetooth tùy chọn, chức năng đo khoảng cách tích hợp và chức năng phát hiện mui xe thu thập không khí. Điều kiện môi trường hoạt động

Áp suất khí quyển: (70 ~ 116) KPa

Nhiệt độ môi trường: (-20 ~ +50) C

Độ ẩm tương đối: ≤95 %rh (+25c)

ảnh hưởng đến môi trường

Hoạt động của máy đo điện thoại khí siêu nhỏ này có thể không gây ra sự can thiệp có hại.

Hoạt động của sản phẩm này không bị ảnh hưởng bởi nhiễu bên ngoài hoặc thậm chí nhiễu xấu ở một mức độ nhất định.

Trọng lượng sản phẩm

Trọng lượng đơn vị: 0,25kg Trọng lượng ròng)

Trọng lượng vận chuyển: 1,0kg (tổng trọng lượng)

Mô tả chính

Nút home: Nhấn và giữ trong 2 giây để bật và tắt điện thoại.

Khóa cài đặt: Nhấp vào giao diện chính để nhập cài đặt giá trị báo động.

Phím tăng giá trị báo động:

Trong cài đặt giá trị báo động, nhấp một lần và giá trị báo động sẽ tăng thêm 50ppm. MO

Phím giảm giá trị báo động:

Trong cài đặt giá trị báo động, nhấp một lần và giá trị báo động sẽ giảm 50ppm. MO

Hướng dẫn

Mở nắp ống kính

Xoay nắp ống kính 90 ° để mở nó. Cẩn thận không xoay nó trên 90 °, nếu không nó có thể gây ra thiệt hại cho các thành phần bên trong.

6.2 bật và tắt laser

Khi bắt đầu kiểm tra, nhấn nút nguồn để bật máy. Tại thời điểm này, laser chỉ báo được bật và luôn bật, và laser phát hiện được bật. Sau thời gian ổn định từ 3 đến 4 giây, có thể bắt đầu thử nghiệm liên tục. Khi dừng phát hiện, nhấn và giữ nút nguồn để tắt thiết bị. Tại thời điểm này, laser được chỉ định là tắt và thiết bị đi vào trạng thái tắt máy.

6.3 Bắt đầu phát hiện

Khi phát hiện, chỉ ra laser chỉ ra tại mục tiêu được đo và màn hình sẽ hiển thị nồng độ khí mêtan tích hợp trong khu vực đo, tính bằng ppm · mo.

Ghi chú:

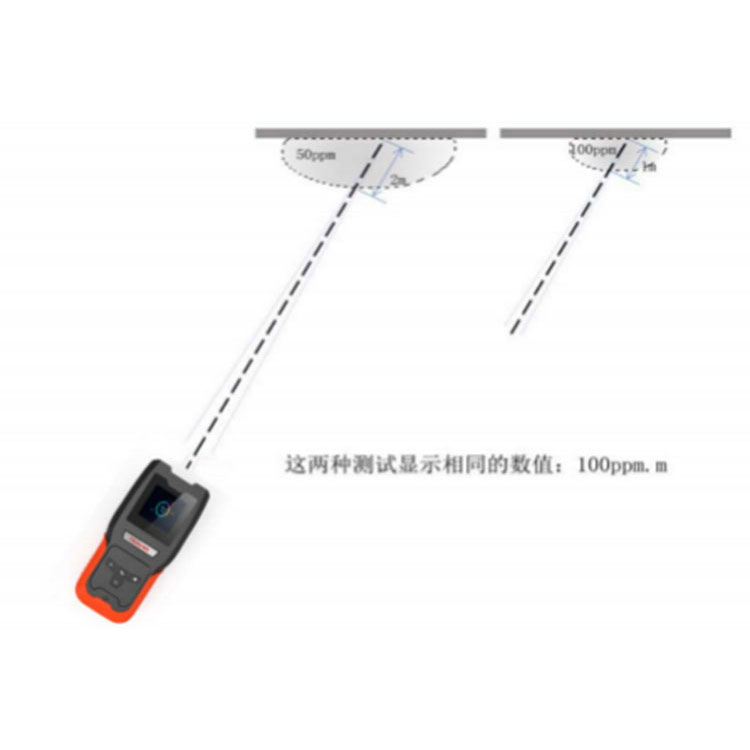

PPM.M là đơn vị nồng độ tích hợp và đại diện cho sản phẩm của nồng độ và chiều rộng metan. Trong số đó, ppm là đơn vị nồng độ khí, nghĩa là "các phần triệu", cho thấy nồng độ khí mêtan; = là đơn vị chiều dài "mét", cho biết chiều rộng của khối lượng không khí đo được.

Ví dụ: Phát hiện được thực hiện cách mục tiêu đo 5 mét. Nếu nồng độ của khối lượng không khí rò rỉ khí mêtan là 500ppm và chiều rộng là 1 mét, thì nồng độ tích hợp của khối lượng không khí rò rỉ metan là 500ppmx1m = 500ppm · m. Tại thời điểm này, giá trị được hiển thị bởi thiết bị là 500gpm · m

6.4 Báo động

Khi phát hiện ra giá trị nồng độ metan vượt quá giá trị báo động đã đặt, thiết bị sẽ phát ra âm thanh báo và thiết bị sẽ tiếp tục rung.

6.5 Sạc thiết bị

Khi năng lượng pin quá thấp, thiết bị cần được sạc thông qua bộ sạc riêng của thiết bị hoặc bộ sạc tiêu chuẩn với đặc tả đầu ra là 4.2V/2A. Khi sạc, nhập giao diện sạc. Nhấp vào bất kỳ nút nào để đánh thức màn hình và kiểm tra trạng thái sạc.

7 mẹo phát hiện

7.1 General guidance

1) Vì khí metan ít dày hơn không khí, nó sẽ lan lên sau khi rò rỉ. Do đó, tốt hơn là nhắm đến laser chỉ ra ở vị trí 10 đến 20 cm so với mục tiêu được đo trong quá trình kiểm tra.

2) Khi kiểm tra, vui lòng chú ý đến thanh chỉ báo cường độ ánh sáng trả về trên màn hình hiển thị. Nếu số lượng thanh chỉ báo cường độ ánh sáng trở lại là rất nhỏ, điều đó có nghĩa là tín hiệu laser được phản xạ nhận được bởi thiết bị rất yếu. Tại thời điểm này, góc hoặc vị trí nên được thay đổi để phát hiện.

3) Khi thử nghiệm, laser chỉ báo nên được chiếu xạ lên các tòa nhà được kiểm tra, đường ống, tường, sàn, đất, cây và các vật thể dễ dàng phản chiếu khác, để thiết bị có thể nhận được tín hiệu laser phản xạ mạnh hơn.

4) Khi phát hiện, làm chủ mục tiêu và kiểm soát tốc độ quét. Chuyển động bạo lực hoặc đột ngột sẽ gây ra các phép đo sai hoặc báo động sai bởi thiết bị.

5) Khi mục tiêu được đo có điểm mù phát hiện có thể không được chiếu xạ bởi laser, vui lòng thay đổi hướng để phát hiện hoặc tiến hành phát hiện gần đúng diện tích liền kề của mục tiêu được đo.

7.2 Phát hiện cho các dịp khác nhau

1) Khi phát hiện các đường ống ngầm, khí bị rò rỉ thường không thoát ra khỏi ngay phía trên điểm rò rỉ, nhưng từ từ khuếch tán trong đất và thoát khỏi các vết nứt đất hoặc xi măng lỏng lẻo. Do đó, việc quét chính nên được thực hiện trên đất lỏng lẻo, vết nứt xi măng, lò nung miệng, v.v.

2) Khi kiểm tra các đường ống mặt đất, hãy cố gắng sử dụng đường ống hoặc các vật thể gần đó làm gương phản xạ để tập trung vào các van quét, mặt bích và các nơi khác dễ bị rò rỉ.

3) Khi kiểm tra nhà ở nhà, không cần phải đi trong nhà trong khoảng cách phát hiện. Bạn chỉ cần quét kính nhà bếp ở tầng dưới.

4) Khi kiểm tra điểm rò rỉ nhỏ, bạn nên đứng ở vị trí leeward, thực hiện thử nghiệm lặp đi lặp lại cách mục tiêu khoảng 3 mét và chú ý đến những thay đổi trong các giá trị trên màn hình.

5) Khi đo các mục tiêu với nền phản chiếu cao, có thể xảy ra báo động sai. Vui lòng đặc biệt chú ý đến việc liệu thanh chỉ báo cường độ ánh sáng trả về trên bảng hiển thị có quá cao hay không. Tại thời điểm này, điều chỉnh góc đo để tránh báo động sai do phản xạ mạnh. .

6) Khoảng cách phát hiện của thiết bị này là 30 mét. Trong quá trình phát hiện thực tế, khoảng cách này có liên quan đến các yếu tố như môi trường tại chỗ, gương phản xạ và góc phản xạ. Nói chung, khoảng cách phát hiện càng xa thì cường độ của tín hiệu laser càng yếu mà thiết bị nhận được và độ chính xác phát hiện cũng sẽ giảm. Do đó, khi tìm thấy chỉ định rò rỉ khí ở một khoảng cách xa, thiết bị nên được chuyển đến

Phát hiện cẩn thận vị trí gần hơn với mục tiêu đo được để có được kết quả phát hiện chính xác hơn.

7.3 Cách xác định phạm vi rò rỉ

Khi thử nghiệm, để xác định phạm vi rò rỉ, vui lòng làm theo các bước dưới đây.

1) Bắt đầu quét với dụng cụ đối mặt với hướng gió.

2) Đóng chỗ với nồng độ cao nhất là điểm phân chia.

3) Thay đổi hướng và quét lại khu vực rò rỉ.

4) Nếu rò rỉ vẫn được hiển thị sau khi thay đổi hướng, điều đó có nghĩa là vị trí xác định là chính xác.

5) Nếu không có màn hình rò rỉ sau khi thay đổi hướng, khí rò rỉ có thể bị ảnh hưởng bởi hướng gió. Vui lòng quét theo hướng khác.

7.4 Các yếu tố chung ảnh hưởng đến độ chính xác phát hiện

1) Một số đối tượng hoặc vật liệu phản ánh laser quá mạnh hoặc hấp thụ laser quá mạnh, điều này có thể dễ dàng khiến thiết bị hiển thị các giá trị phát hiện sai. Chẳng hạn như: thủy tinh, ống kính, gương phản xạ, v.v.

2) Do khí khuếch tán nhanh hơn khi nhiệt độ rất cao hoặc gió mạnh, khi có ít rò rỉ hơn, khí bị rò rỉ không thể được cô đặc và có thể có độ lệch lớn về giá trị phát hiện.

3) Máy đo điện thoại này không phản ứng với các loại khí dễ cháy khác như ethane và propan
