Máy dò Ozone UV

Máy dò Ozone UV PTM600OZ

Mô tả chung

Máy dò Ozone UV là máy đo quang kế chùm tia kép dựa trên bộ vi xử lý (UV 254 nm) để đo hàm lượng ozone trong không khí hoặc oxy.

Để đánh giá hàm lượng ozone trong khí mẫu, MÁY DÒ UVOZONE đo bức xạ UV trong kênh đo, bức xạ UV trong kênh tham chiếu, nhiệt độ và áp suất trong cuvet.

Máy phân tích ozone có giao diện vận hành màn hình cảm ứng, hiển thị nồng độ ozone theo thời gian thực. Và màn hình cảm ứng cũng có màn hình bù áp suất và nhiệt độ. Đối với phạm vi nồng độ cao (g/Nm3), nó có chức năng nhập lưu lượng, có thể hiển thị đầu ra của máy tạo ozone trong thời gian thực. Thành phần cốt lõi sử dụng hệ thống ánh sáng tia cực tím có tuổi thọ cao với thạch anh có độ truyền ánh sáng cao để ngăn không cho độ lệch bằng 0 ảnh hưởng đến độ chính xác của phát hiện. Không cần phải đóng đầu vào ozone khi zeroing để đảm bảo thiết bị có thể chạy liên tục 24 giờ.

Nồng độ ozone được hiển thị theo phần trăm trọng lượng của ozone (%wt/wt), gam ozone trên một mét khối khí mẫu thông thường (g/Nm3) hoặc ppmv (AQ: g/m3 hoặc ppm) trên màn hình chữ và số. Đơn vị nồng độ có thể được thay đổi trong quá trình hoạt động.

Các tham số có thể sửa đổi bổ sung nằm trong số các tham số khác:

Đơn vị hiển thị áp suất (kPa)

Thông số cảnh báo (ngưỡng cao/thấp)

Bản chất của khí mang: không khí hoặc oxy (bao gồm PSA)

Thông số giao diện RS-485

Đầu ra tín hiệu 4-20MA

Lắp đặt và kết nối nguồn

Đối với kết nối khí mẫu, nên sử dụng ống PTFE 6 x 4 mm (chúng tôi sẽ cung cấp theo yêu cầu). Khí mẫu phải được nối qua bộ lọc khí mẫu ("IN"). Độ trễ thời gian của phép đo nồng độ phụ thuộc vào

a) tốc độ dòng khí mẫu,

b) chiều dài của ống dẫn tới máy phân tích,

c) mặt cắt ngang của ống (chúng tôi khuyên dùng ống 6x4 mm, không lớn hơn!),

d) độ trễ thời gian của chính máy phân tích. Ở tốc độ dòng khuyến nghị từ 0,2 đến 1 l/phút, độ trễ thời gian sẽ là 2 đến 0,4 giây với chiều dài ống 6 x 4 mm là 2 m.

Các bản vẽ sau đây cho thấy các cấu hình có thể có:

Phương pháp lấy mẫu: lấy mẫu áp suất dương;

Giao diện hiển thị: Giao diện thao tác trên màn hình cảm ứng 4,3 inch;

Giao diện nội dung: Nồng độ Ozone, nhiệt độ, áp suất;

Chức năng phụ trợ: bù nhiệt độ, bù áp suất;

Đơn vị hiển thị: g/Nm3, mg/NL tùy chọn;

Độ phân giải màn hình: 0,01g/Nm3;

Tốc độ dòng khí: 0,5L±0,2L/phút;

Áp suất đầu vào:<0,1MPa;

Sai số nồng độ: tối đa 0,5% FS;

Sai số tuyến tính: tối đa 0,5% FS;

Độ trôi bằng không:<± 0,3%. FS;

Thời gian phản ứng: 1 giây;

Nhiệt độ môi trường: -30 ~ 80oC;

Phương pháp giao diện đường ống: siết chặt nhanh (thép không gỉ);

Đường kính lấy mẫu bỏ qua: Φ 6 (6mm * 4mm);

Phương thức liên lạc: RS-485;

Chế độ đầu ra: 4-20mA (hoạt động);

Nguồn điện: 24V DC;

Kích thước: 120mm (cao) × 160mm (rộng) × sâu 60mm;

Lưu ý: 1mg/L=1g/m3=467PPM;

Bảo hành miễn phí: 24 tháng (đối với chủ nhà);

Cấu hình tiêu chuẩn: máy đo lưu lượng chống ăn mòn, máy phá hủy khí thải ozone, bộ lọc hút khí ozone (bụi).

Tính năng sản phẩm:

Tính năng đo lường: công nghệ được cấp bằng sáng chế với chức năng điều chỉnh tự động điểm 0, nguyên lý hấp thụ tia cực tím hai đường, nguồn sáng LED cực tím có tuổi thọ cao của nước ngoài, hoạt động liên tục, đảm bảo độ ổn định của nồng độ phát hiện.

Phương pháp thử nghiệm: Phương pháp hấp thụ tia cực tím hai đường, hệ thống nguồn sáng có tuổi thọ cao, độ chính xác đo cao.

Nguyên lý đo: Theo định luật Lambert Beer, các phép đo chính xác được thực hiện thông qua nguyên lý hấp thụ quang.

Hệ thống nguồn sáng: Hệ thống nguồn sáng cực tím có tuổi thọ cao của nước ngoài (nguồn sáng LED cực tím có thấu kính), được bảo hành miễn phí 2 năm.

Cách sử dụng: Nên lắp đặt và sử dụng trong nhà, được trang bị phích cắm hàng không chống nước.

Hệ thống bể nhẹ: Công nghệ bể nhẹ riêng biệt, không rò rỉ, chịu được áp suất cao và chịu được tác động của khí lấy mẫu dòng chảy cao.

Bù trừ thông minh: Được tích hợp sẵn màn hình và bù nhiệt độ và áp suất, với tính năng tự động

Cấu trúc

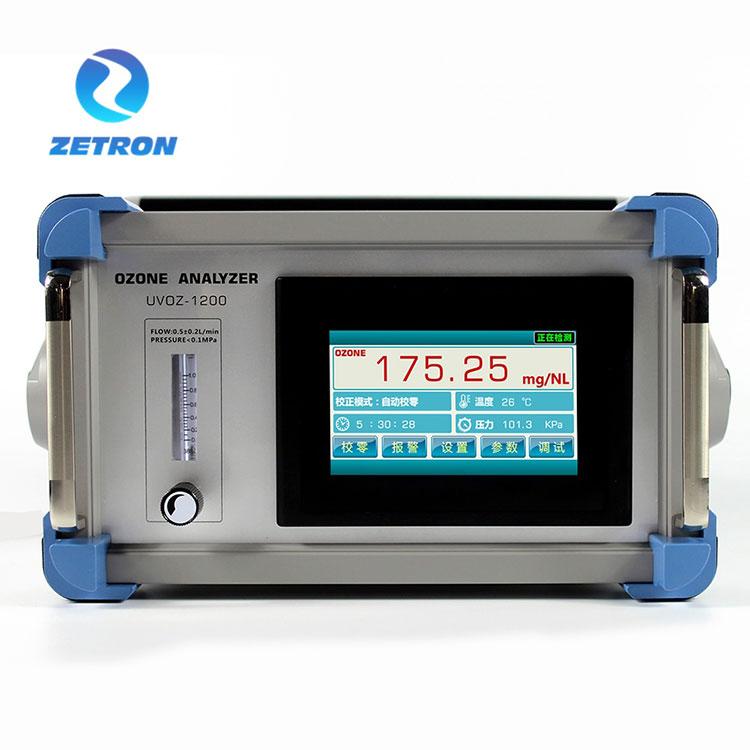

Bảng hiển thị và màn hình hiển thị

Đầu vào nguồn, đầu ra tín hiệu, đầu vào ozone, đầu ra ozone

Đầu vào nguồn:

Đầu ra tín hiệu đầu cuối:

Kết nối và quá trình

MÁY DÒ OZONE UV, sơ đồ kết nối lấy mẫu nhánh song song

(Lưu ý: Nên sử dụng quy trình kết nối này, lấy mẫu riêng biệt và xả khí quyển sau khi đi qua thiết bị hủy khí thải ozone.)

MÁY DÒ OZONE UV, sơ đồ kết nối lấy mẫu hàng loạt

(Lưu ý: Khi sử dụng quy trình kết nối này, điều quan trọng cần lưu ý là áp suất trong đường ống đầu ra của máy tạo ozone phải ổn định. Việc bù bộ truyền áp suất tích hợp sẽ khiến giá trị nồng độ ozone được phát hiện dao động trong một phạm vi nhất định.)

Model: MÁY DÒ OZONE UV

Phạm vi đo: 0-300g/Nm3

Phạm vi tùy chọn: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Tuổi thọ nguồn sáng: khoảng 30000-50000 giờ;
