Máy phân tích Ozone treo tường

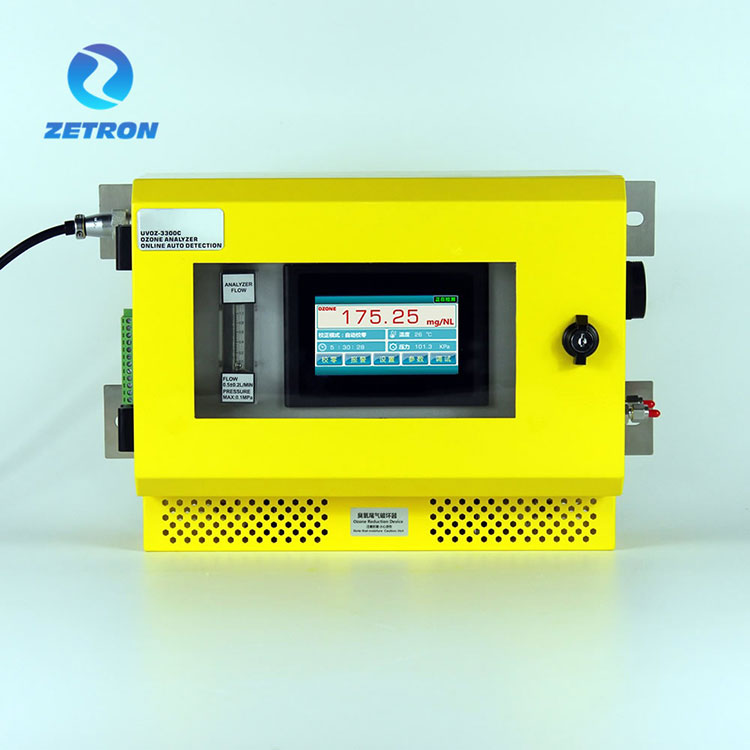

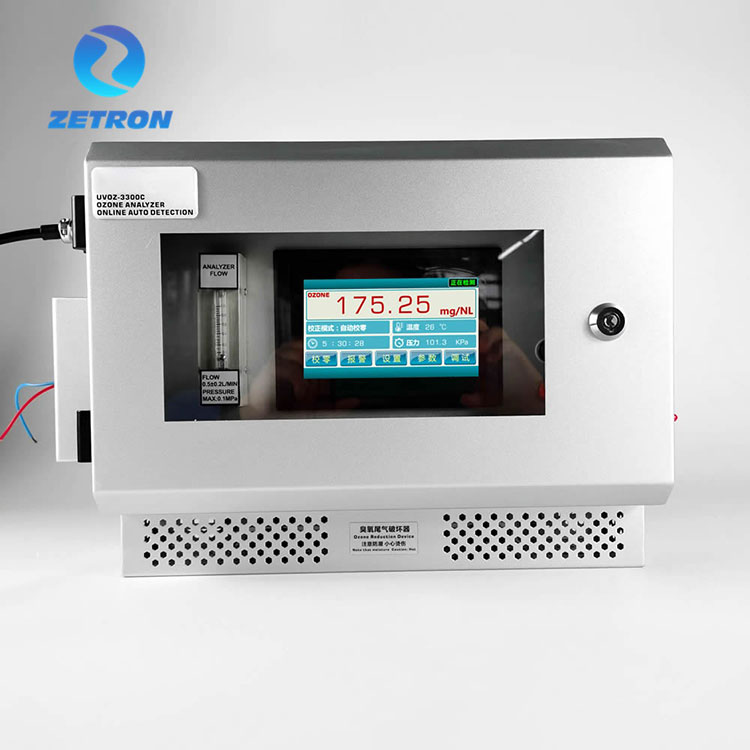

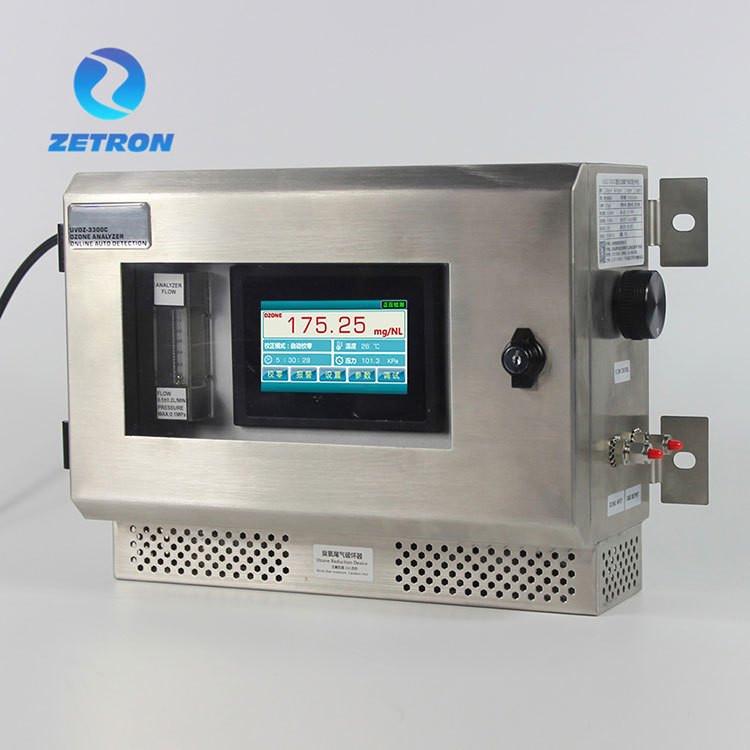

MIC500-OZ Máy phân tích Ozone treo tường

Dựa trên định luật Lambert Bill, máy phân tích bằng cách đo sự thay đổi cường độ tín hiệu ánh sáng trước và sau khi hấp thụ tia cực tím để tính toán nồng độ ozone hiện tại. Thiết bị sử dụng hệ thống nguồn sáng UV kép tiên tiến với hệ thống quản lý thông minh của ống đèn và công nghệ tế bào quang riêng biệt giúp máy phân tích có các đặc tính không rò rỉ, chống áp suất cao, chống lấy mẫu tác động của khí.

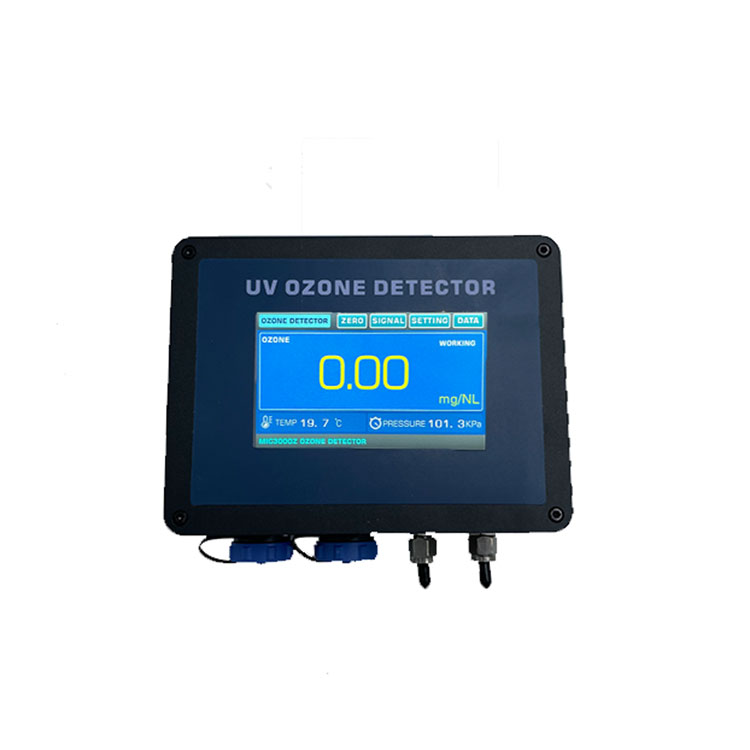

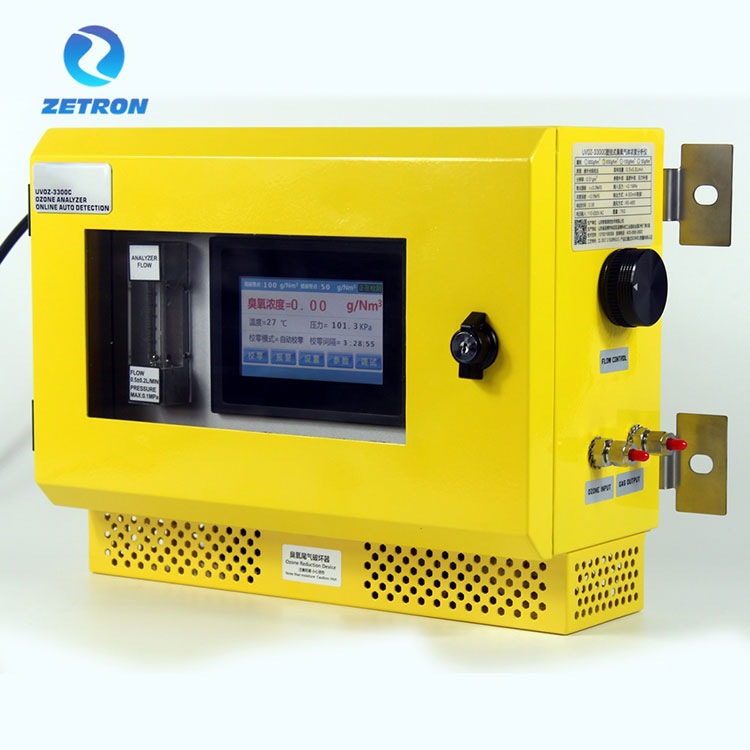

Máy phân tích Ozone treo tường có giao diện vận hành bằng màn hình cảm ứng, hiển thị nồng độ ozone theo thời gian thực. Và màn hình cảm ứng cũng có màn hình bù áp suất và nhiệt độ. Đối với phạm vi nồng độ cao (g/Nm3), nó có chức năng nhập lưu lượng, có thể hiển thị đầu ra của máy tạo ozone trong thời gian thực. Thành phần cốt lõi sử dụng hệ thống ánh sáng tia cực tím có tuổi thọ cao với thạch anh có độ truyền ánh sáng cao để ngăn không cho độ lệch bằng 0 ảnh hưởng đến độ chính xác của phát hiện. Không cần phải đóng đầu vào ozone khi zeroing để đảm bảo thiết bị có thể chạy liên tục 24 giờ.

Nồng độ ozone được hiển thị theo phần trăm trọng lượng của ozone (%wt/wt), gam ozone trên một mét khối khí mẫu thông thường (g/Nm3) trên màn hình chữ và số. Đơn vị nồng độ có thể được thay đổi trong quá trình hoạt động.

Các tham số có thể sửa đổi bổ sung nằm trong số các tham số khác:

Đơn vị hiển thị áp suất (kPa)

Thông số cảnh báo (ngưỡng cao/thấp)

Bản chất của khí mang: không khí hoặc oxy (bao gồm PSA)

Thông số giao diện RS-485

Đầu ra tín hiệu 4-20MA

Phạm vi tùy chọn và chế độ làm việc

 Tính năng kỹ thuật

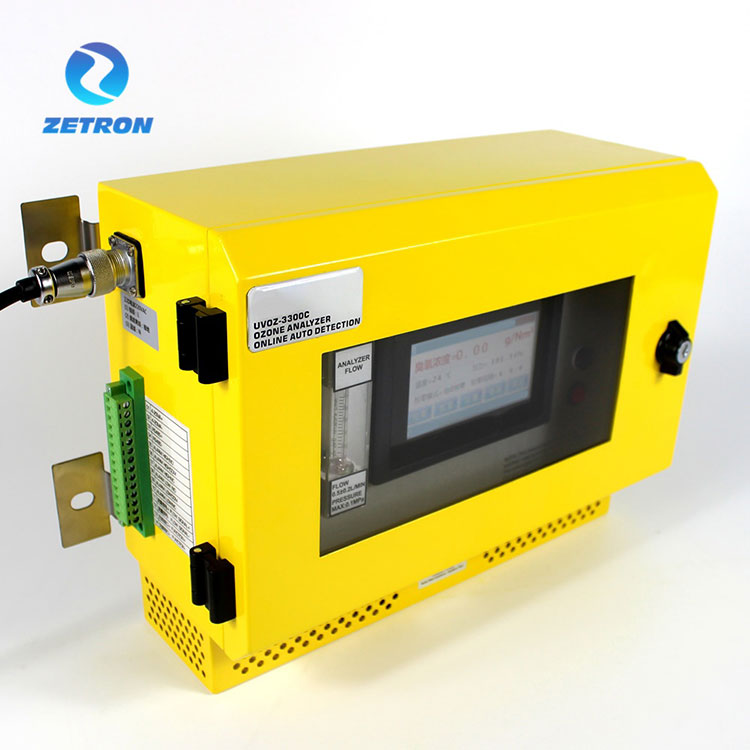

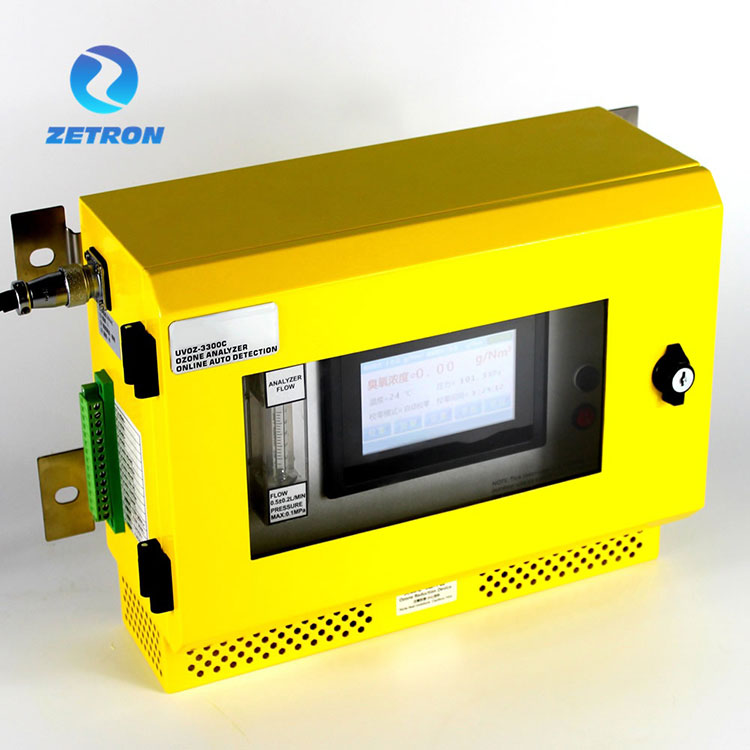

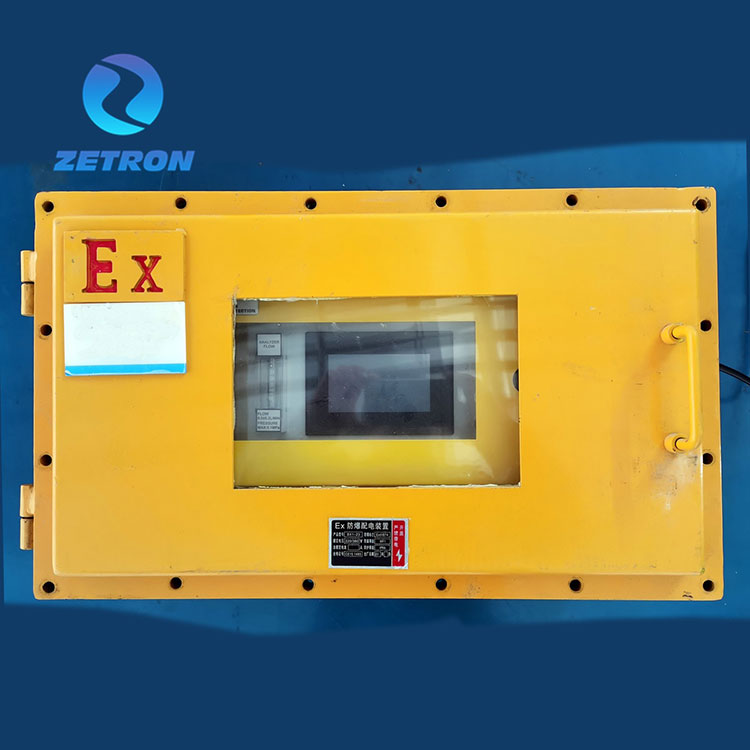

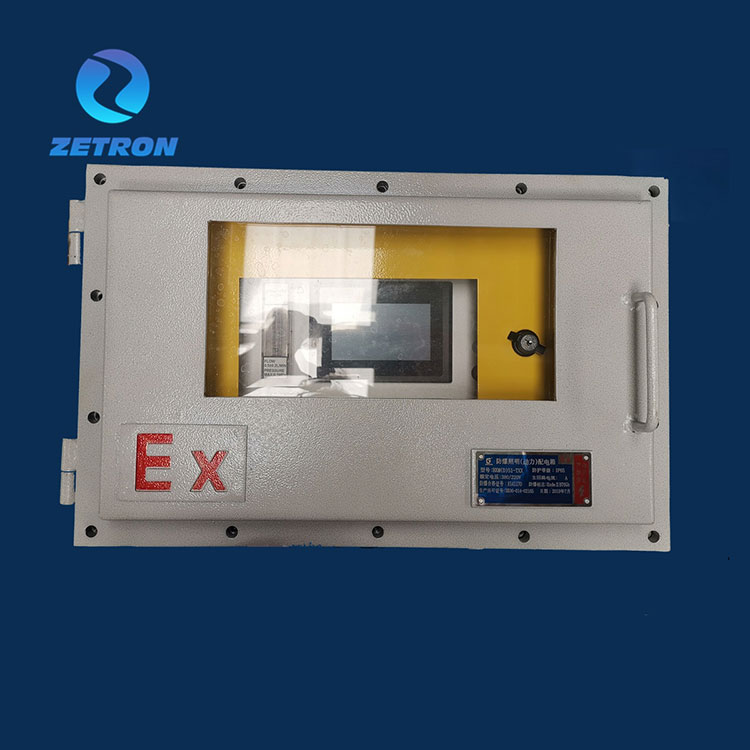

Cấu trúc

ĐIỆN ĐẦU VÀO:

ĐẦU RA BÁO ĐỘNG ĐƠN

ĐẦU RA ĐƠN

Kết nối và quá trình

sơ đồ quy trình lấy mẫu áp suất hoạt động của máy phân tích ozone

Hướng dẫn vận hành

[1] .Điều kiện sử dụng

Máy phân tích này được sử dụng để lắp đặt và vận hành trong nhà. Nên làm nóng trước trong 5 phút và sau đó về 0 một lần. Nó có thể được sử dụng trực tuyến trong 24 giờ. Hãy chú ý đến sự an toàn của nguồn điện và môi trường khi sử dụng. Nó được trang bị hệ thống giám sát nguồn sáng LED UV và hệ thống sẽ được điều chỉnh theo độ sáng của nguồn sáng. Nếu độ lệch bằng 0 mà không có ozone, bạn có thể zeroing thủ công để làm sạch. Đôi khi, độ lệch bằng 0 xảy ra và có thể bỏ qua.

[2] Những lưu ý

①Máy phân tích ozone này được sử dụng trong nhà và môi trường phải được giữ thông thoáng, khô ráo, không có khí ăn mòn khác. Đặc biệt, nếu có amoniac, hydro clorua, hydro sunfua và các loại khí khác trong môi trường thì cần phải bảo vệ kịp thời khỏi bị ăn mòn. Bất kỳ vấn đề nào do tình trạng này gây ra đều không nằm trong phạm vi bảo đảm miễn phí.

②Khí ozone sạch và khô phải được đảm bảo. Nếu cần phát hiện nồng độ khí ozone ở những nơi ẩm ướt hoặc có dầu, bụi thì phải lắp bộ lọc (bộ lọc khí thải) và máy hút ẩm (bình ngưng điện tử) ở đầu vào của thiết bị. Nếu không, bất kỳ vấn đề nào do tình trạng này gây ra đều không nằm trong phạm vi bảo đảm miễn phí.

③Nghiêm cấm kết nối đầu ra của máy hủy khí thải với đường ống chính và khí thải phải được làm trống hoặc tiêu hủy.

④Nếu không sử dụng nhạc cụ trong thời gian dài, cần thường xuyên cấp điện cho lò sưởi và bảo quản nhạc cụ tránh ẩm ướt

⑤Máy hủy khí thải ở trạng thái làm việc sẽ nhiệt tình, Nghiêm cấm chạm trực tiếp bằng tay. Chú ý chất khử khí thải sẽ bị mất tác dụng nếu để lâu trong cách ẩm. Nếu phát hiện khí ozone tràn ra ở đầu ra, vui lòng liên hệ với nhà sản xuất để thay thế.

⑥Ống kết nối đầu vào nên sử dụng vật liệu PTFE.

⑦Bộ lọc không khí của nhà sản xuất chỉ có thể lọc được các hạt bụi. Nếu người dùng cần phát hiện khí ozone bằng sương dầu, sương mù nước và các phương tiện khác, vui lòng liên hệ kịp thời với nhà sản xuất để tùy chỉnh thiết bị xử lý trước.

C. Giao diện hoạt động

（nồng độ cao 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3)

giao diện chính-chức năng hiển thị bình thường

"Đang hoạt động", "hiệu chuẩn" và "lỗi" được hiển thị ở góc dưới bên phải của giao diện hiển thị màn hình chính.

●ĐANG LÀM VIỆC: trạng thái chạy thử nghiệm

●ZEROING: thiết bị đang ở chế độ hiệu chuẩn zero

●LỖI: máy phân tích ozone bị lỗi. Vui lòng liên hệ với nhà sản xuất kịp thời.

●TẢI: Sau khi bật thiết bị, máy nóng sẽ hiển thị trạng thái tải

Menu Zeroing

Người dùng có thể chọn giữa chế độ "hiệu chỉnh mức 0 thủ công" và "hiệu chỉnh mức 0 tự động" tùy theo tình huống.

Người dùng có thể cài đặt khoảng thời gian hiệu chỉnh điểm 0 tự động theo nhu cầu của mình.

Khi giá trị nồng độ ozone được phát hiện là ≥100g/Nm3, nhà sản xuất khuyến nghị thời gian hiệu chuẩn tự động về 0 là 24-96 giờ.

Khi phát hiện giá trị nồng độ ozone<100g/Nm3, nhà sản xuất khuyến nghị thời gian hiệu chuẩn tự động về 0 là 8-12 giờ.

Nút "Hiệu chỉnh điểm 0 thủ công một lần", khi được kích hoạt, sẽ thực hiện thao tác hiệu chỉnh điểm 0 trên máy phân tích nồng độ khí ozone.

Trình đơn tín hiệu

Người dùng có thể thiết lập "điểm báo động cao" và "điểm báo động thấp" tùy theo tình huống của họ. Thiết bị có hai bộ đầu ra tín hiệu rơle, người dùng có thể kết nối hai bộ tín hiệu rơle NO, COM, NC.

Khi sử dụng tín hiệu rơle, cần lưu ý rằng tín hiệu rơle phải là đầu vào nguồn DC có điện áp tối đa là 24V. Cố gắng tránh truy cập trực tiếp vào tín hiệu rơle bằng 220VAC.

Trình đơn cài đặt

Một. Người dùng có thể đặt "bù nhiệt độ" để mang lại giá trị cho các vị trí "mở" và "đóng" bằng tính toán nồng độ ozone.

b. Người dùng có thể thiết lập "bù áp suất" để mang lại giá trị cho các vị trí "mở" và "đóng" bằng tính toán nồng độ ozone. Máy phát áp suất thiết bị này hỗ trợ lấy mẫu bơm và bù áp suất chủ động.

c. Người dùng có thể chọn đơn vị như dưới đây tùy theo tình huống:

Giải thích bổ sung:

Đơn vị g/Nm3 & g/m3 NTP có nghĩa là nồng độ ozone ở nhiệt độ tiêu chuẩn (có thể là 20oC) và áp suất tiêu chuẩn (101,325 KPa).g/m3 NTP

（NTP- nhiệt độ và áp suất bình thường,STP- nhiệt độ và áp suất tiêu chuẩn)

g/Nm3 là biểu thức biểu thức quốc tế. Màn hình hiển thị tuân theo thông lệ quốc tế và áp dụng chế độ biểu thị nồng độ g/Nm3.

Trình đơn DỮ LIỆU

Xem màn hình chính của menu thông số.

Các giá trị dữ liệu trong menu thông số giống với các chỉ báo thông số được nhân viên kỹ thuật của nhà sản xuất sử dụng để đánh giá hiệu suất của máy phân tích ozone. Trang thông số này hiển thị các thông số khác nhau của máy phân tích ozone hấp thụ tia cực tím đường kép, được sử dụng để xác định xem máy phân tích ozone có ở trạng thái phát hiện và hiển thị bình thường hay không.

●UVLED-R: phản ứng là nguồn tia UV khi không có thông số cường độ ánh sáng khí.

●UVLED-M: thông số cường độ ánh sáng của nguồn sáng UV sau khi đi qua buồng phát hiện (tế bào ánh sáng).

●DATA-ZERO vàDATA-ABSR là giá trị dữ liệu tham số thu được bằng máy phân tích ozone theo Luật Lambert và thuật toán chương trình.

Trạng thái hệ thống: "BÌNH THƯỜNG" và "LỖI" có thể đánh giá xem máy phân tích ozone có thể hoạt động bình thường hay không bằng cách tính toán các thông số của thiết bị.

●TheLED-Svalue là khả năng của người dùng để hiệu chỉnh lại dữ liệu cảm biến nồng độ khí ozone dựa trên những thay đổi về nồng độ hiện tại.

Tỷ lệ tham chiếu phản ánh cường độ của nguồn sáng LED cực tím hiện tại khi nó chưa tiếp xúc với khí.

Giá trị tham chiếu phản ánh thông số cường độ chiếu sáng của nguồn sáng LED cực tím không truyền qua khí trong quá trình hiệu chuẩn bằng 0.

Chức năng điều chỉnh tự động: Nền của thiết bị sẽ ghi lại độ sáng (giá trị tham chiếu) của đèn LED tia cực tím trong quá trình hiệu chuẩn về 0. Khi độ sáng của đèn LED tia cực tím bị lệch, hệ thống sẽ tự động điều chỉnh độ sáng của đèn LED tia cực tím, để điểm 0 của cảm biến nồng độ khí ozone được tự động điều chỉnh trong một phạm vi nhất định, tránh được độ lệch điểm 0 một cách hiệu quả.

Trình đơn gỡ lỗi

Menu chế độ gỡ lỗi là các cài đặt cơ bản và để điều chỉnh các thông số. Người dùng không cố gắng vào menu mật khẩu, khi lỗi mật khẩu đến một thời điểm nhất định, máy sẽ tự động khóa với màn hình xanh.

Giao diện và cài đặt nền hoạt động này có thể sửa đổi và sửa đổi các thông số của máy phân tích ozone, chẳng hạn như "hệ số nồng độ", "độ sáng đèn UV", "giá trị 4-20mA", "nhiệt độ", "áp suất", "thông số máy thu quang điện", "giá trị hiệu chỉnh", "trở về giá trị 0".

[4] Hướng dẫn giao tiếp

●Đầu ra đơn 4-20MA

Đầu ra tín hiệu 4-20MA là đầu ra hoạt động. Người dùng có thể truy cập trực tiếp vào thiết bị thu thập dữ liệu như máy tính chip đơn hoặc PLC. Không bao giờ tải điện áp vào cổng tín hiệu 4-20MA.

●Giao tiếp RS-485（Chức năng lựa chọn）

LƯU Ý: Cài đặt địa chỉ trên màn hình cảm ứng!

●Giao tiếp RS-485（Chức năng lựa chọn）

Chế độ liên lạc: Modbus-RTU(RS－485)；

Thông số truyền thông: 9600,8,N,1;

Định dạng dữ liệu: Nhận thập lục phân, Gửi thập lục phân

Đọc giá trị đăng ký:

Trả về dữ liệu

Viết đăng ký:

Giá trị trả về:

7. Việc bảo trì

Trong sử dụng bình thường, tuổi thọ thực tế phụ thuộc vào môi trường trang web. Nên hiệu chỉnh máy phân tích 18 tháng một lần bởi nhà máy hoàn trả (hiệu chuẩn miễn phí, người dùng chịu phí hoàn trả và vận chuyển). Trong môi trường khắc nghiệt, nên hiệu chỉnh cảm biến 12 tháng một lần để đảm bảo tính hợp lệ của dữ liệu thử nghiệm. Các hạng mục bảo trì như sau:

(1) Có rò rỉ trong hệ thống nạp hay không; ống nối gas có bị mòn hay không; đầu nối có được gắn chặt hay không.

(2) Đường dây cấp nguồn và ổ cắm không bị lỏng hoặc đứt.

(3) Liệu có rò rỉ bên trong máy phân tích hay không, liệu có thể ngửi thấy mùi khí ozone hay không.

(4) Vấn đề bất thường khác.

Nếu xảy ra bất kỳ vấn đề nào ở trên, vui lòng thông báo cho nhà sản xuất càng sớm càng tốt.

8. Những cảnh báo

A. Nghiêm cấm việc tháo rời và lắp ráp thiết bị. Nhãn phải được giữ nguyên trong quá trình sử dụng, nếu không sẽ không có gì đảm bảo.

B. Việc bảo trì phải có người có chuyên môn vận hành.

C. Không tự ý tháo rời, tránh những hư hỏng không đáng có khi mở thiết bị.

D. Giữ thiết bị sạch sẽ, không dùng vật cứng chạm vào màn hình để tránh làm xước màn hình.

E. Tắt nguồn điện và chống ẩm khi đóng thiết bị.

F. Trong trường hợp có tình trạng bất thường, hãy tắt nguồn điện và cắt nguồn gas ngay lập tức, đồng thời vui lòng liên hệ kịp thời với nhà sản xuất.

9. Kho lưu trữ

Thiết bị phải được bảo quản trong môi trường thông gió tốt, khô ráo và không bị ăn mòn với nhiệt độ môi trường xung quanh －10oC ～ ＋ 40oC, độ ẩm tương đối không quá 80%. Khí lấy mẫu có độ ẩm tương đối không quá 80% và nhiệt độ khí phải ở mức -50oC ～ ＋ 80oC.

10.Thời hạn hiệu lực

Tuổi thọ của sản phẩm phụ thuộc vào mức độ lão hóa của thiết bị điện tử. Sau khi thay thế thiết bị điện tử cũ, sản phẩm có thể sử dụng bình thường.

Phạm vi kiểm tra:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000ppm
Độ phân giải hiển thị:	□0,01g/m   nhận xét: 1mg/L=1g/m3=467ppm
Đơn vị hiển thị:	□g/Nm3  □mg/NL   □%WT
Phương pháp lấy mẫu:	□lấy mẫu áp suất chủ động  □lấy mẫu bơm
Giao diện nội dung:	□nồng độ ozone   □bù nhiệt độ
	□bù áp suất
Tuổi thọ nguồn sáng:	Khoảng 30000-50000 giờ
Giao diện hiển thị:	Giao diện thao tác trên màn hình cảm ứng 4,3 inch
Chức năng phụ trợ:	bù nhiệt độ và áp suất
Dòng lấy mẫu:	0,5L±0,2L/phút
Áp suất đầu vào:	<0,1MPa
Lỗi tập trung :	< 0,3％FS
Độ lệch dòng :	< 0,2％FS
Không trôi:	<±0,3%.FS
Thời gian đáp ứng:	tín hiệu là 0,03S, hiển thị là 0,3 S.
Nhiệt độ môi trường xung quanh :	-20～50oC；
Lấy mẫu cỡ nòng của kết nối sê-ri:	Bỏ qua lấy mẫuΦ6 (giao diện xoắn nhanh 6 * 4mm) Bỏ qua lấy mẫuΦ8 (giao diện xoắn nhanh 8 * 6 mm)
Chế độ liên lạc:	RS-485
Chế độ đầu ra:	4-20mA
Tín hiệu chuyển tiếp:	Báo động cao, báo động thấp
Nguồn điện:	AC 110-220V；

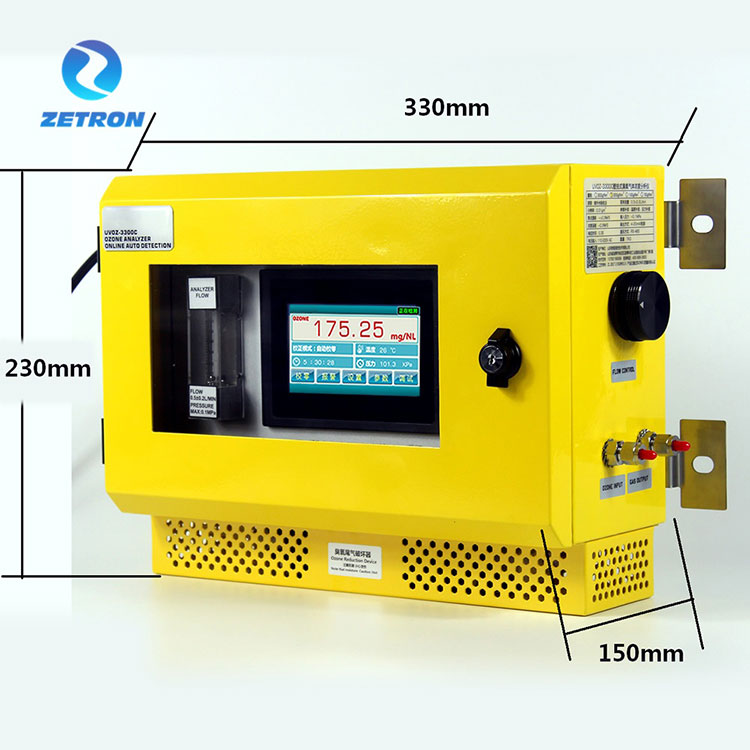

Kích thước:	230mm(cao)×330mm(rộng)×150mm(sâu)
Cấu hình tiêu chuẩn:	□Đồng hồ đo lưu lượng sát trùng     □bộ lọc   □Máy khử khí đuôi ôzôn  □ bơm lấy mẫu
