Phân tích ozone hòa tan

Phân tích ozone hòa tan

Nguyên tắc phát hiện: Phương pháp hấp thụ đường dẫn kép UV, được sử dụng để phân tích và phát hiện nồng độ nước ozone hòa tan trong nước máy, nước tinh khiết hoặc ngành công nghiệp bán dẫn.

Phạm vi đo lường: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Tính năng sản phẩm: Máy phân tích ozone hòa tan UV này có chức năng điều chỉnh tự động nguồn sáng bên trong, có thể điều chỉnh độ sáng của nguồn sáng LED trong thời gian thực dựa trên dữ liệu ánh sáng tham chiếu của điểm 0 để đảm bảo tính ổn định của điểm 0. Máy phân tích nồng độ nước ozone quang học UV này có thể được kết nối song song hoặc chuỗi với đường ống nước ozone hòa tan, chủ yếu được sử dụng để phân tích và phát hiện nồng độ nước ozone hòa tan trong nước máy, nước tinh khiết hoặc các ngành công nghiệp bán dẫn.

Máy phân tích ozone hòa tan này có chức năng hệ thống điều chỉnh tự động với nguồn ánh sáng UV, có thể điều chỉnh độ sáng của nguồn ánh sáng LED UV theo thời gian thực theo dữ liệu ánh sáng tham chiếu để duy trì dữ liệu điểm 0 không đổi, đảm bảo tính ổn định của điểm 0. Nó là một sản phẩm được cấp bằng sáng chế của công ty chúng tôi. Máy phân tích nồng độ nước ozone quang UV này có thể hoạt động liên tục mà không cần dừng trong 24 giờ.

Máy phân tích ozone hòa tan - Tổng quan về sản phẩm

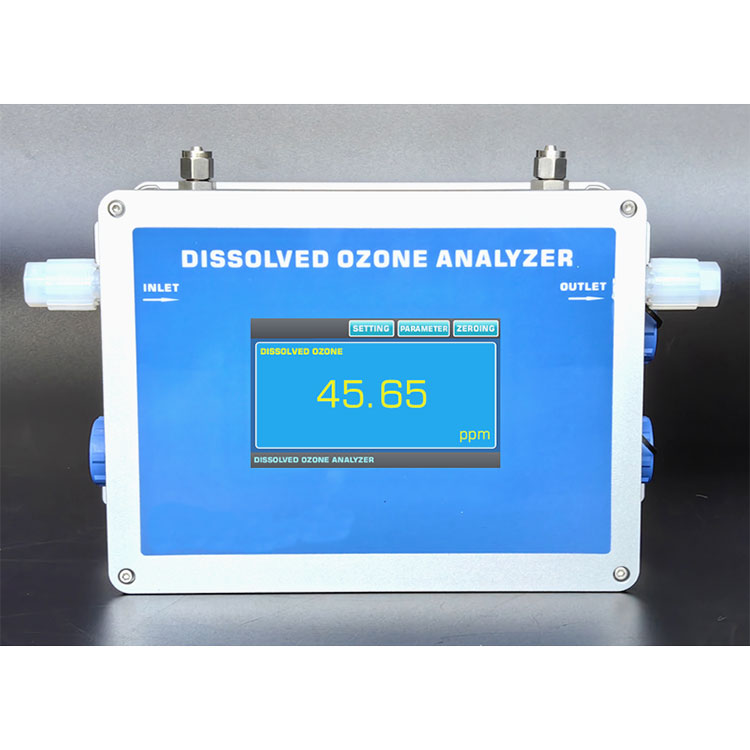

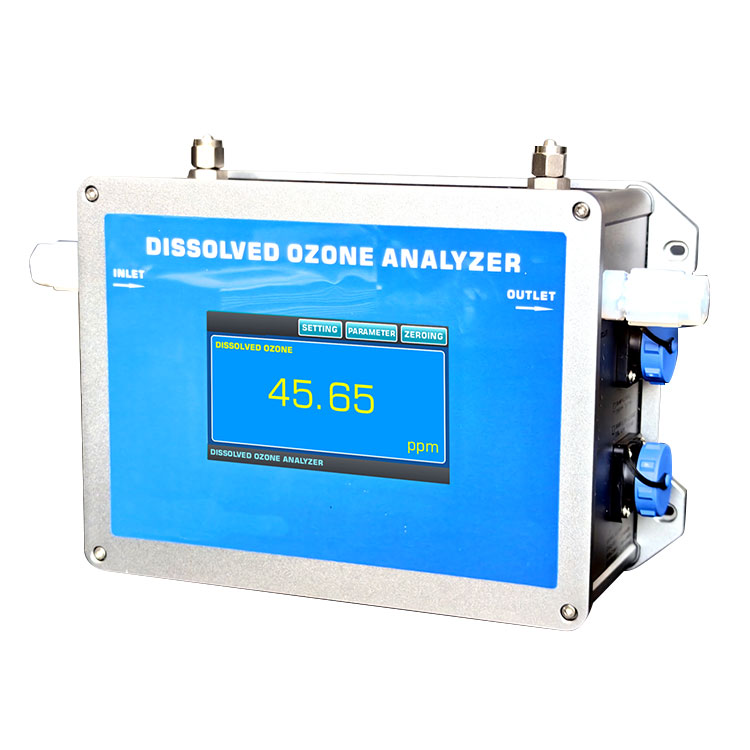

Máy phân tích nồng độ ozone hòa tan là một phép đo trực tiếp hàm lượng ozone trong nước siêu tinh khiết hoặc nước đục không đổi sử dụng phương pháp quang phổ tia cực tím. Phiên bản có thể tùy chỉnh là HF, có thể được sử dụng cho dung dịch nước ozone axit hydrofluoric 20%. Các vật liệu tiếp xúc với nước ozone bao gồm PTFE, FFPM, PFA và thạch anh hoặc sapphire. Máy phân tích nồng độ nước ozone hòa tan UVOZ-180W được trang bị đầu vào và đầu ra, và được trang bị giao diện hoạt động màn hình cảm ứng. Đầu ra được kết nối trực tiếp với PLC với các dòng tín hiệu 4-20ma và RS-485.

Máy phân tích nồng độ ozone hòa tan có chức năng hệ thống điều chỉnh tự động với nguồn ánh sáng UV, có thể điều chỉnh độ sáng của nguồn ánh sáng LED UV trong thời gian thực theo dữ liệu ánh sáng tham chiếu để duy trì dữ liệu điểm 0 không đổi, đảm bảo tính ổn định của điểm không. Nó là một sản phẩm được cấp bằng sáng chế của công ty chúng tôi. Máy phân tích ozone này có thể hoạt động liên tục mà không cần dừng trong 24 giờ. Độ ổn định vượt trội của máy phân tích nồng độ ozone này đạt được thông qua việc sử dụng một hệ thống quang học chùm tia kép thực sự và một nguồn sáng LED cực tím cực kỳ lâu dài.

Vỏ của máy phân tích nồng độ ozone hòa tan là vỏ nhôm với thiết kế chống giật gân, mức độ bảo vệ: IP65, kích thước: 260x160x90mm (WXHXD) và trọng lượng khoảng 3 kg. Máy phân tích nồng độ nước ozone hòa tan này có thể được gắn trên tường, với thiết kế móc ở mặt sau. Khi cài đặt là bắt buộc, bốn giá đỡ được cung cấp.

Tốc độ dòng đầu vào của máy phân tích nồng độ nước ozone hòa tan là 200-300ml/phút. Nếu cần điều khiển dòng chảy, một van bướm ga hoặc đồng hồ đo lưu lượng phải được lắp đặt ở đầu ra của máy phân tích nồng độ nước ozone hòa tan. Van bướm ga này phải được đặt phía sau cảm biến (không bao giờ ở phía trước của nó! Lắp một van bướm ga ở đầu vào sẽ tạo ra bong bóng, do đó, nó bị cấm nghiêm ngặt đối với nước ozone với bong bóng nước xâm nhập vào máy phân tích nước ozone hòa tan.)

Cần phải duy trì độ sạch của nước đầu vào của máy phân tích nồng độ nước ozone hòa tan và để duy trì độ sạch của các cảm biến bên trong của máy phân tích nước ozone hòa tan. Nên hiệu chỉnh điểm bằng không của máy phân tích nồng độ nước ozone hòa tan cứ sau 2 tuần. Khi hiệu chỉnh điểm 0, nước sạch không có ozone hoặc màu nên được giới thiệu

Máy phân tích ozone hòa tan - Các tính năng sản phẩm:

Phương pháp thử nghiệm: Phương pháp hấp thụ UV đường dẫn kép, hệ thống nguồn ánh sáng lâu dài, độ chính xác đo cao.

Nguyên tắc đo lường: Theo luật bia Lambert, phép đo chính xác được thực hiện thông qua nguyên tắc hấp thụ trắc quang.

Phạm vi đo lường: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Hệ thống nguồn ánh sáng: Hệ thống nguồn ánh sáng ngoài đời sống nước ngoài (bước sóng 253,7nm), với bảo hành miễn phí là 3 năm.

Sử dụng: Cài đặt và sử dụng trong nhà, được trang bị các thiết bị đầu cuối phích cắm hàng không không thấm nước.

Hệ thống hồ bơi ánh sáng: Công nghệ hồ bơi ánh sáng riêng biệt, không có rò rỉ, khả năng chống áp suất cao và khả năng chống lại tác động chất lỏng lấy mẫu tốc độ dòng chảy cao.

Bồi thường thông minh: Được trang bị điều chỉnh bằng không tự động và chức năng bù nguồn ánh sáng tự động.

Phương pháp vận hành: Nó có thể được thực hiện bằng tay và trong quá trình không, cần phải đảm bảo rằng không có dung dịch nước ozone trong thiết bị.

Đơn vị hiển thị: MG/L, PPM Tùy chọn.

Hiển thị dữ liệu: Màn hình cảm ứng màu độ nét cao.

Hàm đầu ra: 4-20ma, giao tiếp rs485.

Điều chỉnh bằng không tự động: Nó có thể điều chỉnh độ sáng của nguồn sáng LED cực tím trong thời gian thực dựa trên dữ liệu ánh sáng tham chiếu để duy trì dữ liệu điểm 0 không đổi, đảm bảo tính ổn định của điểm 0.

Nhiều phiên bản:

Phiên bản bình thường được sử dụng cho nước máy và nước tinh khiết.

Phiên bản HF có thể được sử dụng cho dung dịch nước ozone axit hydrofluoric 20%.

Máy phân tích ozone hòa tan - Cấu trúc và thành phần sản phẩm

【1】 Kích thước cài đặt gắn trên tường

【2】 Bảng điều khiển hiển thị và màn hình hiển thị

【3】 Đầu vào năng lượng, đầu ra tín hiệu, đầu vào và đầu ra

Đầu vào năng lượng:

Đầu ra thiết bị đầu cuối tín hiệu:

Dissplay Signal Terminal: Được sử dụng để kết nối tín hiệu hiển thị từ xa (máy này đã có màn hình hiển thị)

Giao diện khí phía trên máy phân tích nước ozone hòa tan UV được sử dụng cho giao diện không khí nén. Nếu nhiệt độ của nước ozone quá thấp, nên đưa không khí nén vào dụng cụ để ngăn chặn sự ngưng tụ trong đường ống nước ozone bên trong của thiết bị.

Máy phân tích ozone hòa tan - Sơ đồ quy trình kết nối sản phẩm

Máy phân tích ozone hòa tan - Sơ đồ kết nối lấy mẫu nhánh áp suất dương

.

Máy phân tích ozone hòa tan, Sơ đồ kết nối lấy mẫu bơm nước áp suất âm

.

Lưu ý: Nhà sản xuất đồng hồ đo lưu lượng nước ozone hòa tan là một phụ kiện cấu hình tiêu chuẩn và bơm nước áp suất âm là một sản phẩm tùy chọn. Bạn có thể tham khảo ý kiến ​​nhà sản xuất để mua riêng.

Lưu ý: Không có phiên bản hiển thị, nhà sản xuất sẽ định cấu hình riêng các phụ kiện màn hình cảm ứng có dây (chiều dài dây trong vòng 2 mét)

Máy phân tích ozone hòa tan - Thông số kỹ thuật:
