Máy theo dõi Ozone hòa tan

Nhà cung cấp màn hình Ozone hòa tan

Nguyên lý phát hiện: Phương pháp hấp thụ tia UV kép, được sử dụng để phân tích và phát hiện nồng độ nước ozone hòa tan trong nước máy, nước tinh khiết hoặc công nghiệp bán dẫn.

Phạm vi đo: 0-20ppm; 0-50 trang/phút; 0-100 trang/phút; 0-120 trang/phút; 0-180 trang/phút; 0-200 trang/phút.

Tính năng sản phẩm: Màn hình Ozone hòa tan UV này có chức năng điều chỉnh tự động nguồn sáng bên trong, có thể điều chỉnh độ sáng của nguồn sáng LED trong thời gian thực dựa trên dữ liệu ánh sáng tham chiếu của điểm 0 để đảm bảo độ ổn định của điểm 0. Máy phân tích nồng độ nước ozone quang học UV này có thể được kết nối song song hoặc nối tiếp với đường ống dẫn nước ozone hòa tan, chủ yếu được sử dụng để phân tích và phát hiện nồng độ nước ozone hòa tan trong nước máy, nước tinh khiết hoặc các ngành công nghiệp bán dẫn.

Máy phân tích ozone hòa tan này có chức năng hệ thống điều chỉnh tự động với nguồn sáng UV, có thể điều chỉnh độ sáng của nguồn sáng LED UV trong thời gian thực theo dữ liệu ánh sáng tham chiếu để duy trì dữ liệu điểm 0 không đổi, đảm bảo độ ổn định của điểm 0. Nó là một sản phẩm được cấp bằng sáng chế của công ty chúng tôi. Máy phân tích nồng độ nước ozone quang học UV này có thể hoạt động liên tục không ngừng trong 24 giờ.

Máy phân tích Ozone hòa tan - Tổng quan về sản phẩm

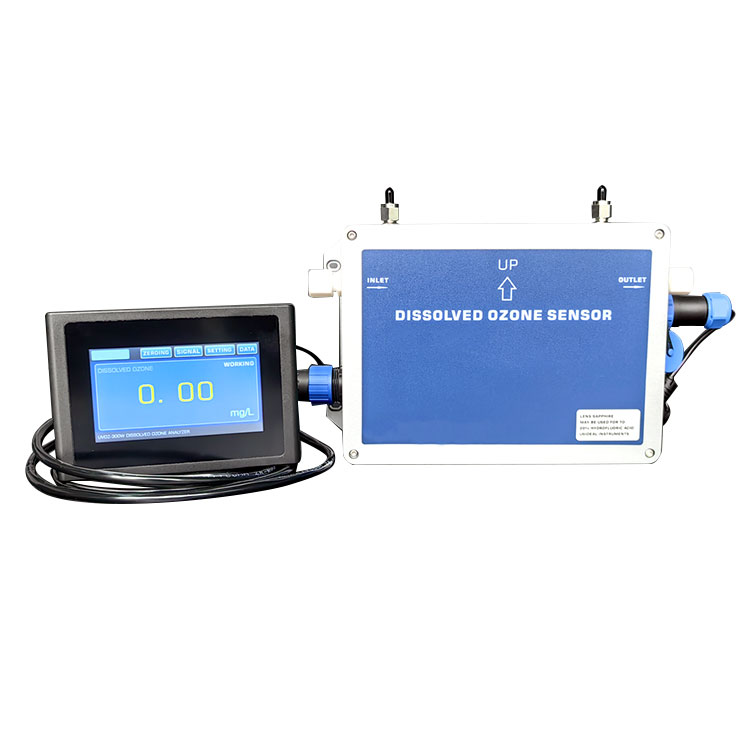

Máy phân tích nồng độ ozone hòa tan là phép đo trực tiếp hàm lượng ozone trong nước siêu tinh khiết hoặc nước có độ đục không đổi bằng phương pháp quang phổ tia cực tím. Phiên bản tùy chỉnh là HF, có thể được sử dụng cho dung dịch nước ozone axit hydrofluoric 20%. Các vật liệu tiếp xúc với nước ozone bao gồm PTFE, FFPM, PFA và thạch anh hoặc sapphire. Máy phân tích nồng độ nước ozone hòa tan bằng tia cực tím OZ-300W được trang bị đầu vào và đầu ra, đồng thời được trang bị giao diện vận hành màn hình cảm ứng. Đầu ra được kết nối trực tiếp với PLC bằng đường tín hiệu 4-20mA và RS-485.

Máy phân tích nồng độ ozone hòa tan có chức năng hệ thống điều chỉnh tự động với nguồn sáng UV, có thể điều chỉnh độ sáng của nguồn sáng LED UV trong thời gian thực theo dữ liệu ánh sáng tham chiếu để duy trì dữ liệu điểm 0 không đổi, đảm bảo độ ổn định của điểm 0. Nó là một sản phẩm được cấp bằng sáng chế của công ty chúng tôi. Máy phân tích ozone này có thể hoạt động liên tục không ngừng trong 24 giờ. Độ ổn định vượt trội của máy phân tích nồng độ ozone này đạt được nhờ sử dụng hệ thống quang học chùm tia kép thực sự và nguồn sáng LED cực tím có tuổi thọ cực cao.

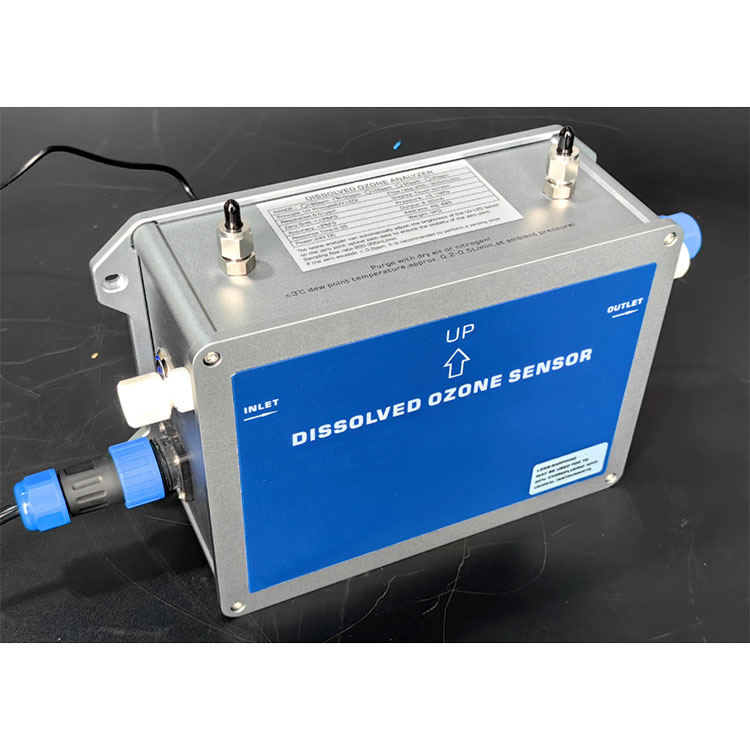

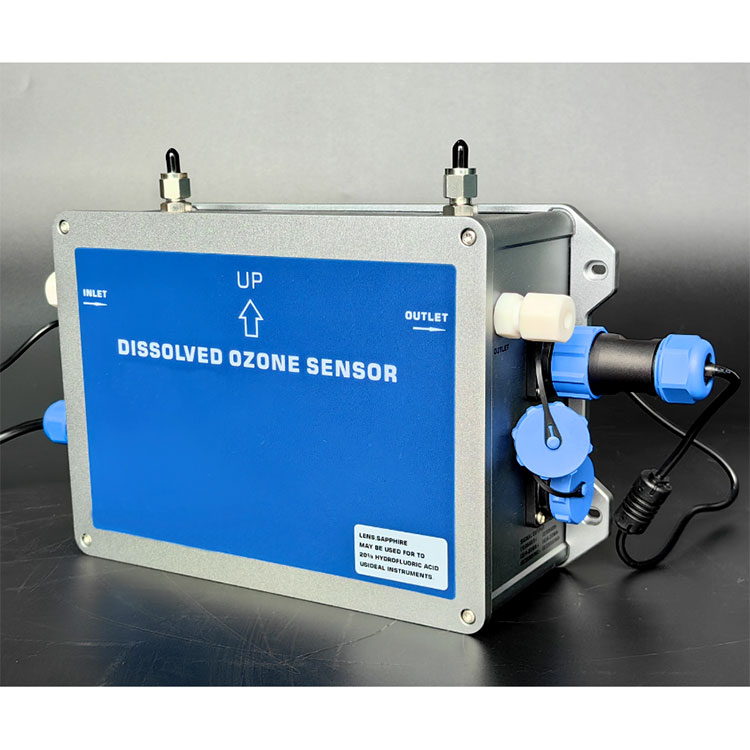

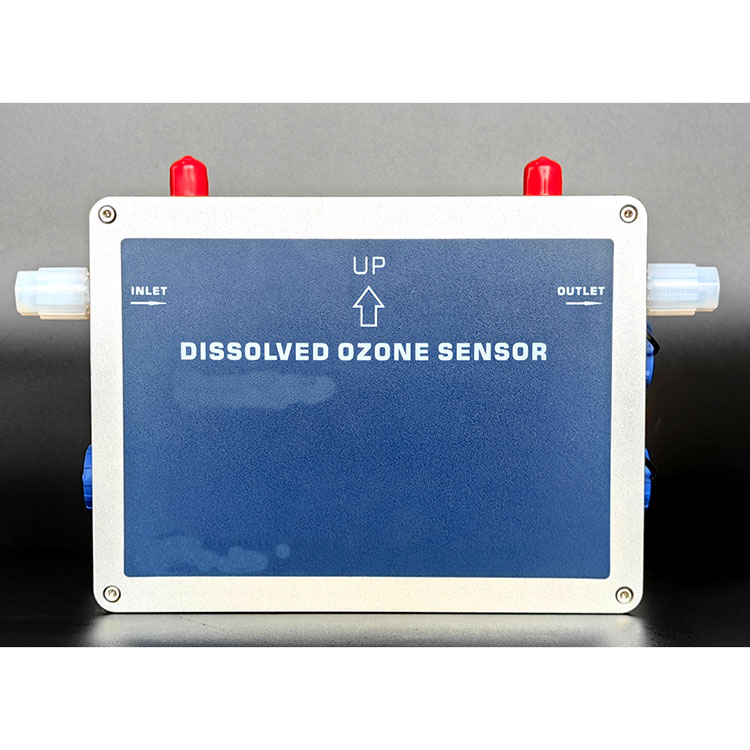

Vỏ của máy phân tích nồng độ ozone hòa tan là vỏ nhôm có thiết kế chống văng nước, cấp bảo vệ: IP65, kích thước: 260x160x90mm (WxHxD) và trọng lượng khoảng 3 kg. Máy phân tích nồng độ nước ozone hòa tan này có thể được gắn trên tường với thiết kế móc ở mặt sau. Khi cần lắp đặt, bốn giá đỡ được cung cấp.

Tốc độ dòng chảy vào của máy phân tích nồng độ nước ozone hòa tan là 200-300ml/phút. Nếu cần phải kiểm soát dòng chảy thì phải lắp đặt van tiết lưu hoặc đồng hồ đo lưu lượng ở đầu ra của máy phân tích nồng độ nước ozone hòa tan. Van tiết lưu này phải được đặt phía sau cảm biến (không bao giờ được đặt ở phía trước cảm biến! Lắp van tiết lưu ở đầu vào sẽ tạo ra bong bóng, vì vậy nghiêm cấm nước ozone có bọt nước đi vào máy phân tích nước ozone hòa tan.)

Cần duy trì độ sạch của nước đầu vào của máy phân tích nồng độ nước ozone hòa tan và duy trì độ sạch của các cảm biến bên trong của máy phân tích nước ozone hòa tan. Nên hiệu chỉnh điểm 0 của máy phân tích nồng độ nước ozone hòa tan 2 tuần một lần. Khi hiệu chỉnh điểm 0, nên đưa vào nước sạch không có ozon hoặc màu

Máy phân tích ozon hòa tan - Tính năng sản phẩm:

Phương pháp thử nghiệm: Phương pháp hấp thụ tia cực tím hai đường, hệ thống nguồn sáng có tuổi thọ cao, độ chính xác đo cao.

Nguyên lý đo: Theo định luật Lambert Beer, phép đo chính xác được thực hiện thông qua nguyên lý hấp thụ quang.

Phạm vi đo: 0-20ppm; 0-50 trang/phút; 0-100 trang/phút; 0-120 trang/phút; 0-180 trang/phút; 0-200 trang/phút.

Hệ thống nguồn sáng: Hệ thống nguồn ánh sáng cực tím có tuổi thọ cao của nước ngoài (bước sóng 253,7nm), được bảo hành miễn phí 3 năm.

Cách sử dụng: Lắp đặt và sử dụng trong nhà, được trang bị thiết bị đầu cuối phích cắm hàng không chống nước.

Hệ thống bể nhẹ: Công nghệ bể nhẹ riêng biệt, không rò rỉ, chịu áp suất cao và chống lại tác động của chất lỏng lấy mẫu tốc độ dòng chảy cao.

Bù thông minh: được trang bị chức năng điều chỉnh điểm 0 tự động và chức năng bù nguồn sáng tự động.

Phương pháp vận hành: Có thể điều chỉnh về 0 theo cách thủ công và trong quá trình điều chỉnh về 0, cần đảm bảo rằng không có dung dịch nước ozone trong thiết bị.

Đơn vị hiển thị: mg/L, ppm tùy chọn.

Hiển thị dữ liệu: Màn hình cảm ứng màu độ phân giải cao.

Chức năng đầu ra: 4-20mA, giao tiếp RS485.

Tự động điều chỉnh điểm 0: Nó có thể điều chỉnh độ sáng của nguồn sáng LED cực tím trong thời gian thực dựa trên dữ liệu ánh sáng tham chiếu để duy trì dữ liệu điểm 0 không đổi, đảm bảo độ ổn định của điểm 0.

Nhiều phiên bản:

Phiên bản thông thường được sử dụng cho nước máy và nước tinh khiết.

Phiên bản HF có thể được sử dụng cho dung dịch nước ozone axit hydrofluoric 20%.

Máy phân tích ozon hòa tan - Cấu trúc, thành phần sản phẩm

[1]Kích thước lắp đặt treo tường

[2]Bảng hiển thị và màn hình hiển thị

[3] Đầu vào nguồn, đầu ra tín hiệu, đầu vào và đầu ra

Đầu vào nguồn:

Đầu ra tín hiệu đầu cuối:

Cổng DISPLAY SIGNAL: dùng để kết nối tín hiệu hiển thị từ xa (máy này đã có màn hình hiển thị)

Giao diện khí phía trên máy phân tích nước ozone hòa tan UV được sử dụng cho giao diện khí nén. Nếu nhiệt độ của nước ozone quá thấp, nên đưa khí nén vào thiết bị để ngăn chặn sự ngưng tụ trong đường ống dẫn nước ozone bên trong thiết bị.

 Máy phân tích ozone hòa tan - Sơ đồ quy trình kết nối sản phẩm

Máy phân tích ozone hòa tan - sơ đồ kết nối lấy mẫu nhánh áp suất dương

(Nên sử dụng quy trình kết nối này để lấy mẫu tách. Lưu ý rằng đồng hồ đo lưu lượng cần được lắp đặt ở đầu ra của máy phân tích nước ozone hòa tan.)

Máy phân tích ozone hòa tan, sơ đồ kết nối lấy mẫu máy bơm nước áp suất âm

(Nên sử dụng quy trình kết nối này để lấy mẫu tách. Lưu ý rằng đồng hồ đo lưu lượng cần được lắp đặt ở đầu ra của máy phân tích nước ozone hòa tan.)

Lưu ý: Nhà sản xuất đồng hồ đo lưu lượng nước ozone hòa tan là phụ kiện cấu hình tiêu chuẩn và máy bơm nước áp suất âm là sản phẩm tùy chọn. Bạn có thể tham khảo ý kiến ​​của nhà sản xuất để mua riêng.

Lưu ý: Nếu không có phiên bản hiển thị, nhà sản xuất sẽ cấu hình riêng các phụ kiện màn hình cảm ứng có dây (chiều dài dây trong phạm vi 2 mét)

Máy phân tích ozon hòa tan - Thông số kỹ thuật:
